BEF800系列智能保护测显装置将微机继电保护装置、开关状态指示装置、温湿度控制装置、带电显示装置、多功能电力仪表结合为一体的新型智能保护。它所具有的强大、灵活的保护和控制可编程功能,可******限度的满足用户的要求,改变了以往微机保护装置型号复杂、备品备件困难的局面,该系列产品基于各种先进硬件、先进技术,采用大容量、资源冗余设计,使其各项指标均达到国内领先水平。其突出特点是功能强大,应用灵活,稳定可靠。
适用于110kv及以下电压等级电网的保护、控制、测量和监 视。可用于不同的主接线方式 ,如单母线 ,双母线及多母线方式接 线 ;支持不同类型的电网,如中性点不接地系统,经消弧线圈接地系统和小电阻接地系统.
.
※ 主要功能
◆ 采用双CPU架构设计
显示部份CPU与保护部分CPU分离 ,独立运行 ,采用高速现场总线进行内部互联,显示部份采用4核处理器 ,安卓操作系统。保护部分采用DSP号 引擎的微处理器 ,具有计 算速度快、单步指令周期等特点 ,确保装置的选择性、可靠性、灵 敏性和速动性。装置既可以分体安装 ,也可以合体安装。
◆ 逻辑可编程功能
提供支持配置文件支持 ,通过装置自带的USB口,可以方便的修改配置文件 ,完成显示内容和功能配置的修改。装置集成了所有的保护逻辑,可以完成各种不同的保护功能的配置和切换 ,一台智能保护可以完成电力系统各种设备的保护 ,方便用户的选型、设计、生产 ,改变了以往微机保护装 置型号繁杂、备吕备件困难的局面。
◆ 友好的人机交互

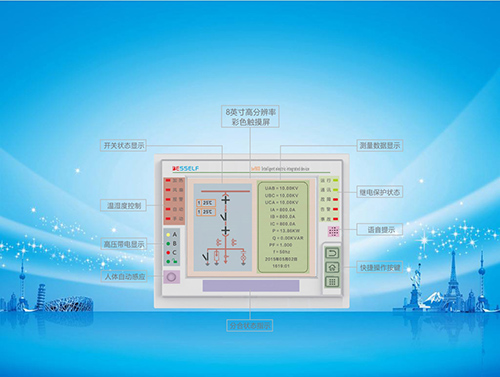

面板设计美观、简洁、方便、简单,8英寸1024*768分辨率的TFT彩色大液晶显示屏能实时完成显示开关指示状态。17个高亮度LED指示灯,指示装置运行状态、通讯状态、温湿度控制状态、带电显示状态、断路器状态等。显示基于安卓操作系统,触摸屏操作,带给用户完美操作体验。有3个备用按键,可以完成简单操作。
◆ 人体感应探头
装置带有红外人体感应探头 ,可自动识 别是否有人接近。有人接近点亮液属屏幕,照明和语音报警设为 自动情况下 ,打开照明 ,并语音提示回路带电情况。
◆ 完善的开关智能采集和控制系统
能完成开关的各种信 号国采集和控制 ,开关的带电状态、温度、湿度等一目了然 ,方便 用户实时掌握开关的状态 ,并且根据设定及时调节开关的温度和湿度。
◆ 高可靠性设计
本着稳定可靠、经久耐用的设计原则 , 全部采用工业级元器件、所有与外界的连接均做到了充分的电气隔离 ,并内置抗雷击保护电路和电源滤波器 ,专业的EMC设计。对装置的输入电源、模拟和数字电源进行实时监测 ,配合完善的在线自 监测程序 ,从根本上保证了其运行
◆ 高精度测量
测量功能包括对UA、UB、UC、UAB、UBC、UCA、uo、IA、IB、IC、P、Q、PF、F等所有电力数据的 准确测量 ,以及对正向kWh、反向kWh、正向kVarh 、反向kVa rh的 计量。其中电压、电流和功率因数的测量精度达到了0.2级 ,功率、 电度的精度达到了0.5级 ,测频偏差******0.01Hz. 采用频率跟踪技 术 ,实时监视系统频率的变化 ,实时调整数据采样的时间间隔 ,可 以彻底消除基频波动引起的计算误差 ,能保证在基频偏离工频 50Hz很大的情况下准确计算出当时系统的基频分量、谐波分量和 序分量。
◆ 全面的事故分析记录
能为用户提供用于事故分析诊断的掉电不丢失的20个故障录波文件和80条SOE事件。其中故障录波的长度为故障前2个周波和故障后10个周 波 ,实时记录包括9 个交流量、16个开入量、10个开出量、所有保护模块的状态 ; SOE除了记录各种保护动作信息外,还记录经过滤波的开关变位、 装置自检错误、信号复归等信息
◆ 精准的校时
校时分三种 :IRIG-B码、脉冲校时和通讯校时。其中IRIG-B码和脉冲校时的精度小于或等于1ms ,通讯 校时的精度精确到毫秒级。精准的校时保证了故障录波和SOE信 息的可信度 ,提升了他们在事故分析中的价值。即使装置发生复位或者短暂悼电 ,也不影响时钟的精度。
◆ 实时数据打印功能
提供了1组RS485打印口,当外接 打印机后 ,可以打印保护投退、保护定值、实时SOE数据、录 波数 据、设备参数等 ,方便了现场人员对事故的分析和判定。
◆ 强大灵活的通讯
支持双以太网、光纤、RS485、CAN等多种通讯方式,以满足不同用户、不同工业现场、不同网络环境、不同规模的系统对通信和网络结构的要求,支持双网模式,并行或以热备用方式工作。提供IEC-60870-5-103、MODBUS和内部规 约以实现与上层设备的通讯。不同的规约可以在不同的网络上同时 运行 ,进一步提高了通讯可靠性。
※ 技术参数
类别 | 名称 | 参数 |
环境条件 | 运行温度范围 | -20℃-+65℃ |
运输及储存温度 | -35℃-+80℃ | |
工作湿度 | 15%-95%,不凝结 | |
温湿度回路 | 温度-40℃-123.8℃ 湿度0-100% | |
工作电源 | 电压范围 | 交流或直流85-265V |
频率范围 | 40Hz-60Hz | |
正常功耗 | 10W | |
电源跌落 | 200ms | |
隔离耐压 | 4KV | |
控制电源 | 额定电压 | 220V(交流或直流)额定电压为110V时在订货时注明 |
过载能力 | 60%-120%额定电压,连续工作 | |
隔离耐压 | 4Kv | |
交流电流回路 | 额定电流 | 5A,1A(订货时注明) |
功率消耗 | 小于0.5VA | |
测量线性范围 | 0.002In-1.2In | |
保护线性范围 | 0.01In-20In | |
隔离耐压 | 4KV | |
电压回路 | 额定电压 | 100/√3V |
功率消耗 | 小于0.5VA | |
线性测量范围 | 0.2V-120V | |
隔离耐压 | 4KV | |
开关量输入 | 电压额定值 | 220VDC/AC 允许偏差±20%24VDC 允许偏差±20% |
消耗电流 | 小于3mA | |
滤波时间 | 0ms-999ms可设 | |
隔离耐压 | 4KV | |
继电器输出回路 | 连续通电 | 6A |
接通电流 | 30A | |
分断能力(跳闸) | 5A/30VDC,10A/220VAC | |
分断能力(信号) | 5A/30VDC,10A/220VAC | |
动作时间 | 小于5ms | |
隔离耐压 | 4KV | |
测量及计量精度 | 相电流 | ±0.2% |
电压 | ±0.2% | |
相角 | ±0.5° | |
功率因数 | ±0.2% | |
频率 | ±0.01Hz | |
直流量 | ±1% | |
功率 | ±0.5% | |
电度 | ±0.5% | |
温度 | ±0.4℃ | |
湿度 | ±3%RH | |
绝缘性能 | 回路和地之间 | 2.5KV/50Hz,1分钟(弱电回路1KV) |
独立回路之间 | 2.5KV/50Hz,1分钟 | |
冲击耐压 | ±5KV(1.2/50μs,0.5J) | |
绝缘电阻 | 大于500M,500V兆欧表 | |
电磁兼容性 | 脉冲群干扰 | IEC 60255-22-1 3级(100KHz,1MHz,2.5KV共模及1KV差模) |
抗静电放电 | IEC 60255-22-2 4级(±8KV接触放电,±15KV空气放电) | |
抗工频磁场 | IEC61000-4-8 5级(100A/m) | |
抗辐射电磁场 | IEC60255-22-3 3级(10V/m) | |
快速瞬变干扰 | IEC60255-22-4 4级(±4KV,5KHz) | |
抗雷击浪涌 | IEC1000-4-5 4级(±4KV共模,±5KV差模) | |
通讯功能 | Rs485 | 波特率1200、2400、4800、9600、19200、38400可选 |
光纤 | ST型链接器,可用单模或多模的玻璃光纤,通讯距离可达40KM | |
CAN口 | 支持CAN2.0A和2.0B的11位ID标准帧,波特率50/100/125/250/500/1M可选 | |
RIG-B输入 | RS422或TTL | |
机械性能 | 能承受GB7261-87-16标准严酷等级Ⅰ振动试验 | - |
能承受GB7261-87-17标准严酷等级Ⅰ冲击试验 | - | |
能承受GB7261-87-18标准严酷等级Ⅰ碰撞试验 | - | |
装置接口电源 | 16路开关量输入 | - |
12路开关量输出,全部为可编辑出口 | - | |
可选择是否带操作回路和防跳回路 | - | |
可选1路4-20mA输出或1路温度输入 | - | |
14路模拟量输入,包括8个电流,6个电压 | - | |
通讯口:1个光纤,2个网口,1个RS485,1个ECAN | - |
※ 快速选型表
型号 | 名称 | 保护测显功能 |
BEF800 | 通用型保护测显装置 光纤纵差保护及测控 进线保护及测控 出线保护及测控 变压器保护及测控(无差动保护要求) 高压电动机保护及测控(无差动保护要求) 高压电容器保护及测控 高压电抗器保护及测控 发电机后备保护及测控 主变高低压侧后备保护及测控 | 电流速断保护(带方向闭锁、低压闭锁、定值加倍) 限时电流速断保护(带方向闭锁、低压闭锁、定值加倍) 定时限保护(带方向闭锁、低压闭锁) 反时限过流保护(IEC标准反时限四种特性曲线) 后加速保护 过负荷保护 负序电流保护 零序电流保护 单相接地选线保护(可选5次谐波方向判据) 过电压保护 低电压保护 失压保护 负序电压保护 零序电压保护 复合电压过流保护 低周减载保护(带电压闭锁、滑差闭锁、欠流闭锁) 低压解列保护(滑差闭锁、欠流闭锁) 重合闸保护(带检无压、检同期) 备自投保护 过热保护 逆功率保护 启动时间过长保护 定时限Ix过流保护 反时限Ix过流保护(IEC标准反时限四种特性曲线) 保护选项:电动机保护 保护选项:方向闭锁 保护选项:低压闭锁 1-8个自定义保护 【自定义保护用于实现瓦斯、温度等非电量保护,也可实现标准保护库中未提供的特殊保护】 |
BEF801 | 智能差动保护装置 变压器差动保护 发电机差动保护 电动机差动保护 | 差动速断保护(带CT断线闭锁) 二次谐波制动比率差动保护(带CT断线闭锁) 间隙零序过流保护 开关量直接跳闸功能,用于温度、瓦斯等非电量保护 16路开入12路开出 |
BEF802 | 智能备自投母联保护测显装置 适用于多种进线 母联自投逻辑 母联开关充电保护 | 电流断保护 充电保护 定时限反时限过流保护 复合电压闭锁过流功能 过负荷报警 |
BEF803 | 智能电压互感器保护测显装置 | 1#、2#PT过电压保护/1#、2#PT低电压保护 1#、2#PT负序电压保护/1#、2#PT零序电压保护 1#、2#PT断线保护 电压互感器二次电压自动并列切换 1-8个自定义保护、16路开入12路开出 |
BEF804 | 智能公共测显装置 厂站公共测显 变压器公共测显 | 交流电压:UA、UB、UC(0-400V) 交流电流:IA、IB、IC(0-5A) 六路直流模拟量输入(DC1-DC6) ,可按要求将每路 通道配置为直流电压 ( 0-300V ) 直流电压(0-5V)直流电流(4-20mA),电阻测温等任一方式 遥信 :16路开入 遥控 :12路开出 |
BEF805 | 智能非电量保护装置 | 适用于llOkv及以下电压等级电网的保护、控制、测量和监视。 可用于不同的主接线方式 ,如单母线 ,双母线及多母线方式接线 ;支 持不同类型的电网,如中性点不接地系统 ,经消弧线圈接地系统和小电流接地系统 遥信 :16路开入 遥控 :12路开出 |
BEF806 | 智能发电机转子接地保护装置 | 适用于中小型 ( 2000KW以下) 水轮发电机( 或汽轮发电机) 的发电机转子接地保护 发电机转子一点接地保护 发电机转子两点接地保护 遥测 :励磁电压等 遥信 :16路开入 遥控 :12路开出 |
