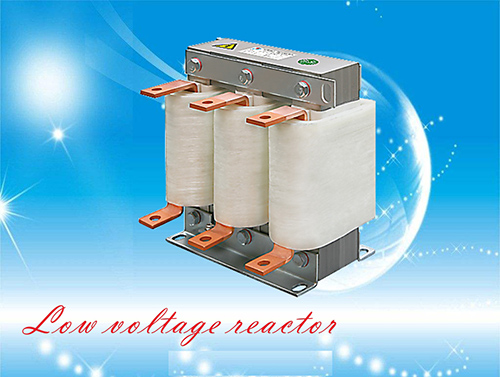

BEFL系列低压调谐电抗器

BEFL系列低压调谐电抗器

低压电网中有大量整流、变流、变频装置等谐波源,其产生的高次谐波会严重危害主变及系统中其它电器设备的安全运行。滤波电抗器用于低压滤波柜中,与滤波电容器相串联,调谐至某一谐振频率,用来吸收电网中相应频率的谐波电流。不但能有效地吸收电网谐波,而且提高了系统的功率因数,对于系统的安全运行起到了较大的作用。调谐电抗器电抗率有1%、5.67%、6%、12%、13%等,能消除3、5、7、11、13次及更高次谐波。



※ 技术优势



◆ 铁芯采用优质冷轧硅钢片,芯柱由多个气隙分成均匀小段

◆ 线圈采用铜箔或铝箔绕制,排列紧密且均匀

◆ 电抗器经过预烘→真空浸漆→热烘固化这一工艺流程,采用H级浸渍漆

◆ 电抗器夹件、紧固件等采用非磁性材料,确保电抗器具有较高的品质

◆ 温升低,损耗小,噪音极低,综合利用率高,便于安装。



※ 技术参数



系统电压

400V、660V AC

额定绝缘水平

3kV/min

温升限值

铁芯≤85K,线圈≤95K

噪声

≤55dB

电抗偏差

±3%

耐温等级

H级(180℃)以上

海拔

≤2000m

环境温度

-25℃~+45℃

相对湿度

≤90%

使用环境

周围无有害气体,无易燃易爆物品,应具有良好的通风条件,如装在柜内,应加装通风设备
