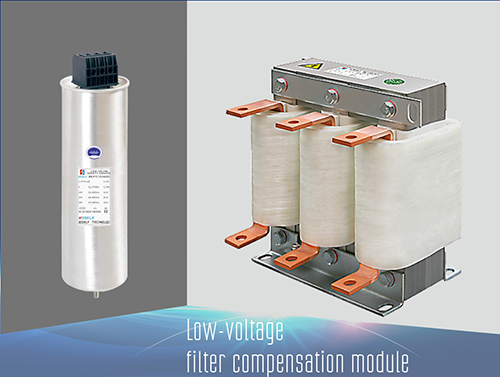

BELC系列低压无功补偿滤波组件是由BE系列滤波电抗器和滤波电容器串联组成的谐振电路,并调谐为低于最低次谐波的频率以抑制谐波,防止谐振。BELC系列低压无功补偿滤波组件主要应用于负荷变化快,并消耗大量无功功率的场合,以达到快速补偿无功,提高功率因数和抑制谐波的目的。
※ 技术优势
▲ 配套更加合理,精确度更高,其技术含量更高,有利于谐波吸收
▲ 采用高品质工业型安全电容器,干式设计,自愈特性;
▲ 采用优化配置,能有效地抑制高次谐波,抑制3-9次谐波效果明显;
▲ 组合灵活,扩容方便,安装简单,便于维护;
▲ 能承受20万次无故障投切,可靠性高;
▲ 具有温控传感装置,有效降低事故概率;
▲ 相对独立补偿和消谐功能的投切单元
▲ 有效提高功率因数,改善电能质量。
※ 技术参数
参数类型 | * | 数据和限值 |
系统电压 | * | 220V~900V |
容量范围 | * | 共补:5kvar~67kvar;分相补偿:3kvar~45kvar |
电抗率 | * | 5.7%;6%;7%;14% |
过电压 | Vmax | 1.1Un(每天可持续达9小时)/1.18Un(每天可持续达40分钟)/1.25Un(每天可持续达8分钟)/1.35Un(每天可持续达2分钟) |
过电流 | Imax | 最高可达2.0In |
浪涌电流 | Is | 310In |
损耗 | * | <0.2W/kvar(20℃环境温度下) |
* | * | <0.4W/kvar |
额定频率 | F | 50/60Hz |
电容容差 | vtt | 相间不平衡≤1.08% |
测试电压,端子对端子 | vtc | 2.15Un10s |
测试电压,端子对外壳 | * | VR≤600V:3000VAC;10s超过VR=660V:6000VAC,10s |
设计使用寿命 | * | 215000h |
环境温度 | * | 最低温度-30℃;最高温度+65℃(特殊设计最低温度-40℃,最高温度+75℃ |
冷却 | * | 自然冷却或强迫冷却 |
湿度 | * | ≤95% |
海拔 | Hml | 海拔2000米(可定制4000米) |
安装环境 | * | 周围无有害气体,无易燃易爆物品,周围环境应有良好的通风条件,装在柜内,应加强通风设备 |
投切次数 | * | 每年******可过载投切10000次 |
执行标准 | * | IEC60831 |
※ 快速选型
组件型号 | 安装容量 | 电容器端电压(V) | 电抗器型号 | |||
BELC20U480K7 | BELC20U525K14 | 20kvar | 480 | 525 | BEFL20U400K7 | BEFL20U400K14 |
BELC25U480K7 | BELC25U525K14 | 25kvar | 480 | 525 | BEFL25U400K7 | BEFL25U400K14 |
BELC30U480K7 | BELC30U525K14 | 30kvar | 480 | 525 | BEFL30U400K7 | BEFL30U400K14 |
BELC40U480K7 | BELC40U525K14 | 40kvar | 480 | 525 | BEFL40U400K7 | BEFL40U400K14 |
BELC50U480K7 | BELC50U525K14 | 50kvar | 480 | 525 | BEFL50U400K7 | BEFL50U400K14 |
BELC60U480K7 | BELC60U525K14 | 60kvar | 480 | 525 | BEFL60U400K7 | BEFL60U400K14 |
BELC67U480K7 | BELC75U525K14 | 67/75kvar | 480 | 525 | BEFL67U400K7 | BEFL75U400K14 |
BELC15-3U280K7 | BELC15-3U300K14 | 15kvar | 280 | 300 | BEFL15-3U400K7 | BEFL15-3U400K14 |
BELC30-3U280K7 | BELC30-3U300K14 | 30kvar | 280 | 300 | BEFL30-3U400K7 | BEFL30-3U400K14 |
BELC45-3U280K7 | BELC45-3U300K14 | 45kvar | 280 | 300 | BEFL45-3U400K7 | BEFL45-3U400K14 |
