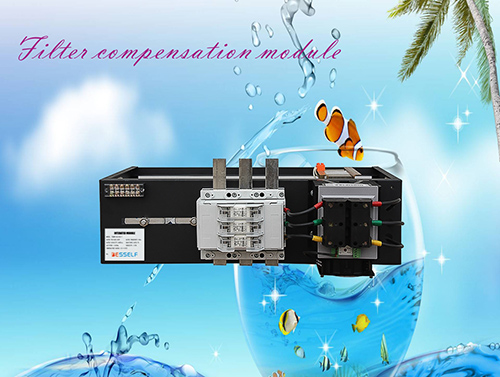

BELCM系列低压一体化电容器采用模块化一体设计,组装与拆卸灵活,维修维护方便。每个无功补偿模块将每一路补偿回路或调谐回路、控制回路集中装配在一个小的安装结构内,形成一个单元,不同功能的单元可像搭积木一样组合并安装到同一个柜内,从而可拼装成不同容量的无功补偿装置或滤波装置。这种结构称为单元式结构。单元式结构具有结构紧凑、整洁美观、易于集约化生产,组装快捷方便,便于维修维护等优点。其优越性是传统结构所无法比拟的。
※ 技术参数
◆ 额定电压:480V、525V、690V,50/60Hz
◆ 温湿度要求:-30℃-+65℃,******湿度95%
◆ 电抗率:6%、7%、14%
◆ 安装条件:室内安装,最高海拔不超过4000米
◆ 设计寿命:>256000h
※ 产品组成及特点
◆ 模块组成:由抽屉、电容器、电抗器、熔断器、接触器或晶闸管开关等组成
◆ 非等比设计:模块化非等比设计使同容量回路数量及开关次数达到优化,提高可靠性。
◆ 万能式配套:可与国内外各种柜型轻松配套,而与柜型类别无关。
◆ 连接更简便:每个模块自成系统,只需将其通过母线相连接就实现对接及容量扩展。
◆ 体积更小:单柜无功补偿容量较传统的固定式成套柜增加至少一倍。
◆ 扩容更方便:在用户无功补偿容量不足时可以随时增加模块进行扩容而不需变动柜子结构。
◆ 检修更容易:可直接将模块抽出来更换模块部件,余下模块可继续工作。
◆ 进线更灵活:上进线及下进行均可选择,还可设置主断路器。
※ 快速选型
模块型号 | 容 量 | 额定电压V | 电容器型号 | 额定电流(A) | 电抗器型号 |
BEMC25U400K7 | 25KVar | 480 | BEFC25U480D3 | 30 | BEFL25U400K7 |
BEMC30U400K7 | 30KVar | 480 | BEFC30U480D3 | 36 | BEFL30U400K7 |
BEMC50U400K7 | 50KVar | 480 | BEFC50U480D3 | 60 | BEFL50U400K7 |
BEMC60U400K7 | 60KVar | 480 | BEFC60U480D3 | 72 | BEFL60U400K7 |
