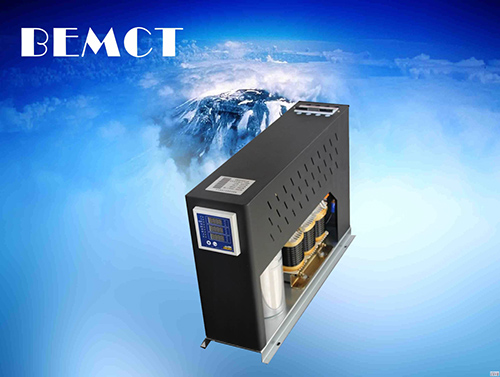

BEAIM系列低压智能抗谐补偿滤波模块采用模块化一体设计,组装与拆卸灵活，维修维护方便。每个无功补偿模块将每一路补偿回路或调谐回路、控制回路集中装配在一个小的安装结构内，形成一个单元，不同功能的单元可像搭积木一样组合并安装到同一个柜内，从而可拼装成不同容量的无功补偿装置或滤波装置。这种结构称为单元式结构。单元式结构具有结构紧凑、整洁美观、易于集约化生产，组装快捷方便，便于维修维护等优点。其优越性是传统结构所无法比拟的。
※ 技术参数
参数类型 | 数据和限值 |
系统取样 | AC180V-260V,0-5A,50Hz |
容量范围 | 共补：10kvar～40kvar；分相补偿：10kvar～30kvar |
电抗率 | 7%;14%，偏差+3% |
响应时间 | ＜100ms |
投切间隔 | ＞60s |
涌流抑制能力 | ≤5Icn |
过压保护切除时间 | ≥60s1.1Un |
失真度 | ＜5%，波形为正玄波 |
环境 | 最低温度-30℃；最高温度+65℃（特殊设计最低温度-40℃，最高温度+75℃；湿度≤95%；海拔2000米（可定制4000米） |
冷却 | 自然冷却或强迫冷却 |
※ 功能特点
项目 | 功能特点 |
控制功能 | 三相共补、三相分补控制；485总线组网控制、外部控制器、12V电平控制 |
投切功能 | 电压过零导通，电流过零关断；手动与自动投切，手动控制优先 |
测量功能 | 三相电压、三相电流（无控制器接入时）；液晶显示所有测量数据 |
保护功能 | 过、欠、失压，不平衡、电流速动、超温保护 |
分组网功能 | Rj45插拔式网络接口，可多台并联独立运行；也可外接控制器 |
※ 快速选型
模块型号 | 容 量(KVar) | 电容器端电压(V) | 补偿方式 |
BEAIM10U480K7 | 10 | 480 | 共补 |
BEAIM15U480K7 | 15 | 480 | 共补 |
BEAIM20U480K7 | 20 | 480 | 共补 |
BEAIM30U480K7 | 30 | 480 | 共补 |
BEAIM40U480K7 | 40 | 480 | 共补 |
BEAIM10U250K7 | 10 | 250 | 分补 |
BEAIM15U250K7 | 15 | 250 | 分补 |
BEAIM20U250K7 | 20 | 250 | 分补 |
BEAIM30U250K7 | 30 | 250 | 分补 |
