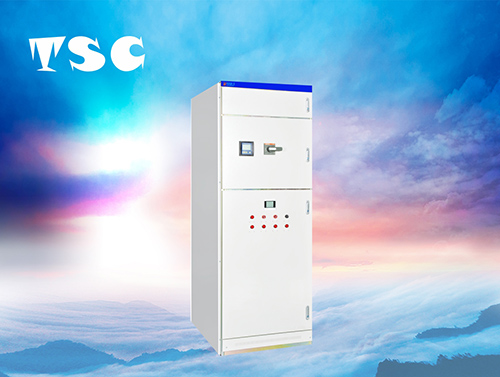

BEQC系列低压动态无功补偿装置

BEQC系列低压动态无功补偿装置

该装置可以根据负载变化自动跟踪,实时补偿,使系统的功率因数保持在最佳点,性价比非常高。

装置利用大功率晶闸管组成低压双向可控硅交流无触点开关,可实现对多级电容器组的快速过零投切。在TSC装置电容器支路中串联适当的电感,可有效防止谐波放大、吸收部分谐波电流,起到谐波抑制的作用。同时该系列装置可以采用三相独立的控制技术有效解决了三相不平衡冲击负荷补偿的技术难题,装置响应时间小于20ms,实现功率因数补偿至0.9以上的目的。 主要适用于工矿企业、石油、汽车、造船、发电厂、变电站、钢铁、冶金、化工、建筑、通信医院机场等负荷频繁变化的场所。



※ 性能特点



◆  可就地补偿,也可集中补偿;

◆  实行三相或分相动态补偿,A型适用于对称负载,W型适用于不对称负载或者冲击性负载;

◆  实时跟踪,动态补偿无功功率,实现无冲击,无涌流,无过渡过程投切;

◆  动态抑制谐波,运行安全可靠;

◆  降低网损和变压器损耗,增加变压器带载容量;

◆  抑制电压闪变;

◆  在外部故障或停电时自动推出,送电后自动恢复运行;

◆  微机控制,智能优化投切方式,实现无人值守,并具有串行通讯功能;

◆  实现电流过零投切,最大限度延长电容器使用寿命;

◆  在规定的动态响应时间内,多级补偿一次到位,补偿后功率因数大于0.90



※ 快速选型



型号

LC支路补偿(KVar)

SVG模块补偿(KVar)

补偿电流(A)

尺寸

备注

BEQC120K7

120

---

---

800*600*2200

动态无功补偿

成套装置

BEQC150K7

150

---

---

800*600*2200

BEQC180K7

180

---

---

800*600*2200

BEQC210K7

210

---

---

800*800*2200

BEQC240K7

240

---

---

800*800*2200

BEQC270K7

270

---

---

800*800*2200

BEQC300K7

300

---

---

800*800*2200

BEQC360K7

360

---

---

1000*800*2200

BEQC420K7

420

---

---

1000*800*2200

BEQC450K7

450

---

---

1000*800*2200

BEQC480K7

480

---

---

1000*800*2200
