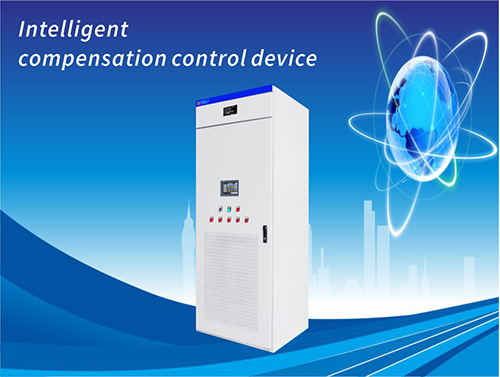

BEQC系列智能无功补偿滤波调控装置支持有源电力滤波器、低压静止无功发生器和智能滤波补偿模块多台并联运行,其组合方式允许充分反映负荷特点和设计要求,以达到用户理想的补偿目的,补偿达到无级调节,能够实现经济型SVG性能,具有较好的无功补偿和滤波作用。BEQC混合补偿装置为紧凑结构设计,能够更好地节省用户场地,适合空间集约的运行场合。由于采用标准模块,模块维修均采用下架维修方式,其他模块仍可继续运行,或采用替代模块临时运行,无需整柜长期停电维修。
※ 技术参数
项目 | 参数及限值 | 项目 | 参数及限值 |
额定电压 | AC380V ±20%,50Hz | 结构形式 | 柜式 |
滤除谐波次数 | 2~60次 | 环境温度 | -10℃~40℃ |
滤波效率 | 可达98% | 相对湿度 | ≤95%无凝露 |
投切响应时间 | 20ms | 海拔高度 | ≤4000m |
有源响应时间 | 5ms | 防护等级 | Ip20 |
工作方式 | 连续工作 | 设计寿命 | 215000h |
※ 产品功能
◆ 智能补偿:有源无功发生模块实现从感性到容性双向无缝无功动态调节,并实时控制无源模块进行动态无功调节,实现精确功率因数控制
◆ 节能增效:减少线损和变压器损耗、提高功率因数,增加供电裕量
◆ 稳定系统:抑制电压闪变,提高系统瞬变的稳态极限,抑制电网负序分量
※ 产品特点
◆ 智能化:BEQC系列智能无功补偿滤波调控装置以模块化单元作为核心,既可以有效滤除系统中的各次谐波,又能实现精确无功补偿,同时控制滤波补偿模块的自动投切;
◆ 响应快:装置内部采用高频IGBT,确保装置的完全响应时间小于5ms;
◆ 效率高:谐波滤除率高达90%,无功补偿可实现从感性到容性的连续可调;
◆ 可通讯:BEQC系列智能无功补偿滤波调控装置配置有各种通讯接口,可实现后台通讯和远程通讯;
◆ 可扩展:装置可以根据系统需求的变化方便扩展;
◆ 稳系统:单相动态注入补偿电流,改善系统三相不平衡,自动消除谐振,无与系统产生谐振之忧,保障设备及系统安全运行;
◆ 易操作:采用新型全彩触摸屏的智能操控单元,界面友好,操作简单方便;显示界面可以实时显示电压、电流、负载谐波和设备输出谐波等波形、幅值及频谱等各类参数;实时故障记录和事件记录;
◆ 各项参数设定方便,在外部有故障时自动退出运行,送电后自动恢复运行;
◆ 降低线损,配电变压器有效输出容量增加,增强变压器或线路带负载能力,提高线路末端电压,改善电 能质量,减轻电网负担。
※ 快速选型
型号 | LC支路补偿(KVar) | SVG模块补偿(KVar) | 补偿电流(A) | 尺寸 | 备注 |
BEQCMAPF50-100(S)-400 | 50*2 | (100) | 50 | 600*800*2200 | 混合滤波补偿 成套装置 |
BEQCMAPF50-120(S)-400 | 60*2 | (120) | 50 | 600*800*2200 | |
BEQCMAPF50-180(S)-400 | 60*3 | (180) | 50 | 600*800*2200 | |
BEQCMAPF50-200(S)-400 | 50*4 | (200) | 50 | 800*800*2200 | |
BEQCMAPF50-240(S)-400 | 60*4 | (240) | 50 | 800*800*2200 | |
BEQCMAPF50-300(S)-400 | 60*5 | (300) | 50 | 800*800*2200 | |
BEQCMAPF50-360(S)-400 | 60*6 | (360) | 50 | 1000*800*2200 | |
BEQCTSVG50-100-400 | 50*2 | 50 | — | 600*800*2200 | 混合无功发生 成套装置 |
BEQCTSVG50-120-400 | 60*2 | 50 | — | 600*800*2200 | |
BEQCTSVG50-180-400 | 60*3 | 50 | — | 600*800*2200 | |
BEQCTSVG50-200-400 | 50*4 | 50 | — | 800*800*2200 | |
BEQCTSVG50-240-400 | 60*4 | 50 | — | 800*800*2200 | |
BEQCTSVG50-300-400 | 60*5 | 50 | — | 800*800*2200 | |
BEQCTSVG50-360-400 | 60*6 | 50 | — | 1000*800*2200 |
