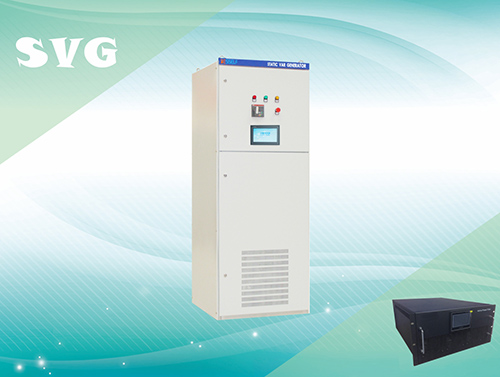

BESVG系列低压静止无功发生装置

BESVG系列低压静止无功发生装置

     BESVG系列静止无功发生装置是全新一代的无功补偿装置。相较于传统的LC回路组成无功补偿系统(SVC),BESVG系列SVG具有运行更稳定、寿命更长、响应更快、运行范围更大、容量更稳定、调节更平滑、谐波量更小、系统电压更稳定、容量更充足等优势。



※ 性能指标





电气特性

额定电压

AC380V ±20%,AC660V±20%

补偿方式

三相三线/三相四线

输入频率范围

50HZ ±10%

无功补偿能力

动态100%输出,容量范围内PF大于0.98

无功补偿类型

感性、容性、负序不平衡、基波零序不平衡

谐波补偿能力

可根据需要定制一定次数的谐波补偿

动态响应时间

开始响应时间≤100us,全响应时间≤10ms

热损耗(效率)

满载时最大热损耗≤2.5%,效率≥97.5%

保护功能

过欠压/环境温度过热/超载短路/IGBT 过热保护/缺相/相序故障

控制器

双DSP

通讯方式

采用标准Modbus远程通信协议,通信接口RS485/232

可并联台数

8

结构特性

防护等级

Ip21或者按照用户要求定制

冷却方式

智能风冷

安装方式

嵌入式安装,上下进线可选

平均故障间隔时间

≥18万小时

环境要求

工作温度范围

-30~65

安装海拔高度

≤2500m 额定容量,大于2500m适当降容使用



※ 快速选型



型号

容量(KVar)

尺寸(mm)

型号

容量(KVar)

尺寸(mm)

BESVG50U400DM3(4)

50(模块)

---

BESVG250U400C3(4)

250(柜子)

600*800*2200

BESVG75U400DM3(4)

75(模块)

---

BESVG300U400C3(4)

300(柜子)

600*800*2200

BESVG100U400DM3(4)

100(模块)

---

BESVG350U400C3(4)

350(柜子)

600*800*2200

BESVG50U400C3(4)

50(柜子)

600*800*2200

BESVG400U400C3(4)

400(柜子)

600*800*2200

BESVG100U400C3(4)

100(柜子)

600*800*2200

BESVG450U400C3(4)

450(柜子)

600*800*2200

BESVG150U400C3(4)

150(柜子)

600*800*2200

BESVG500U400C3(4)

500(柜子)

600*800*2200

BESVG200U400C3(4)

200(柜子)

600*800*2200




备注

D代表抽屉式,W代表壁挂式,F代表固定接线式,C代表成套柜子式;成套柜子默认采用抽屉模块
