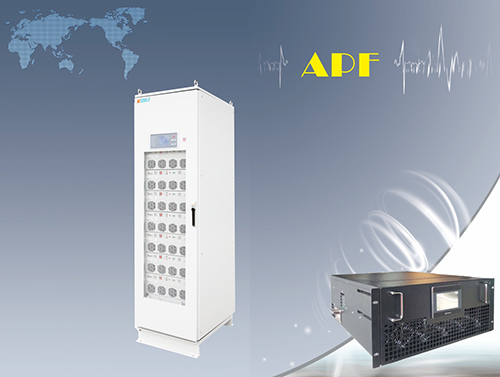

BEAPF系列低压有源滤波装置

BEAPF系列低压有源滤波装置

     BEAPF系列有源滤波装置采用当前最先进的模拟逻辑方式消除电网谐波,实时检测电网中由非线性负载产生的电流波形,动态生成反向谐波电流,用以补偿负载谐波电流.具有响应速度快、滤波范围广、滤波效率高、不受系统参数影响以及体积小等特点,达到改善用电质量,减低电网损耗、提高供电利用效率和带载能力的目的,是最理想的滤波产品,广泛应用于石化、冶金、汽车、造船、橡胶轮胎、化纤、通信、IT数据机房、轨道交通、医院、建筑楼宇等多个领域,为客户的节能减排与安全供电保驾护航。



※ 技术参数



项目

参数及限值

工作电压

400V (-20% ~ +20%)

范围及容量

2-60次,50A ~ 500A

滤波能力

≥97%

响应时间

瞬时响应时间≤0.1ms,全响应时间≤5ms

智能风冷

内置温控器,当机柜内温度大于预设值,启动机柜风机

通讯

网口、RS485;TCP/IP协议、Modebus协议

运行环境

-20℃ ~ 45℃;5% ~ 95%,无凝露

海拔高度

≤1500m,1500以上每增加100m,功率降额1%



※ 产品特点



多功能

通过灵活的软件设计,可实现谐波、无功、三相不平衡补偿的12种任意排列组合功能

智能操作系统

友好的人机界面,强大的智能并机功能,灵活的在线升级功能

NPC拓扑结构

三电平结构输出波形更接近正弦,输出电流纹波更小,谐波补偿效果更好

模块化设计

模块化、体积小、灵活扩容;安装时无需吊机、叉车等大型设备,省时、省力

灵活稳定

任意容量组合并机,满足不同容量需求。任意模块出现问题,其余模块都能够正常运行

良好的人机交互

优秀的人机界面设计,操作简单快捷

数据监测

补偿前后系统波形图、频谱图、电流有效值大小、THDi、THDu、功率因数、有功功率、无功功率、视在功率等系统的电能质量改善情况

智能风冷,极低噪声

根据IGBT温度对风扇进行智能调速,电流小时噪声极低

独立风道

采用独特的多层空间散热设计,可有效隔绝环境粉尘粘附,提高产品散热效率

温度监测

IGBT温度实时显示 ,当温度过高时会发出过温警报,自动停机停止补偿

各种保护

过压、欠压、过流、过热、相序异常等



※ 快速选型



型号

容量(A)

模块组合

BEAPF150U400C3(4)

150

1×BEAPF150U400D3(4)

BEAPF200U400C3(4)

200

2×BEAPF100U400D3(4)

BEAPF250U400C3(4)

250

1×BEAPF100U400D3(4)+1×BEAPF150U400D3(4)

BEAPF300U400C3(4)

300

3×BEAPF100U400D3(4)

BEAPF400U400C3(4)

400

4×BEAPF100U400D3(4)

BEAPF500U400C3(4)

500

5×BEAPF100U400D3(4)
