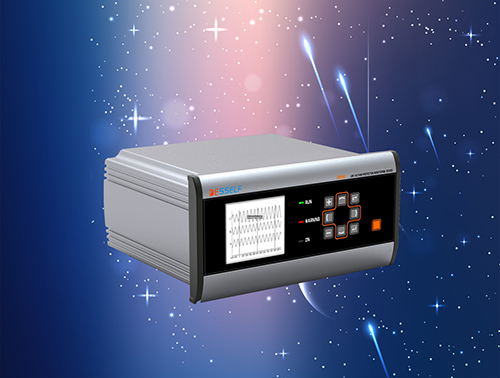

BEM300系列低压保护监测装置是一款具有极高性价比,稳定可靠,集继电器保护、测量、控制、通讯为一体的智能装置,针对电动机可实现6种启动方式和13种故障保护功能。
装置采集三相电流、电压,将这些数据计算后和控制器记录的各种保护功能整定信息比较,当符合保护条件时,驱动继电器输出,从而达到保护电动机的目的;并可实现电动机回路的三相电流、电压、频率、功率因数、有功功率、无功功率、有功电能、无功电能、漏电流等各种电参数的测量。
※ 技术参数
环境条件 | 工作环境 | 温度-10℃-55℃,湿度20%RH-95%RH |
储存环境 | 温度-25℃-70℃,湿度20%RH-95%RH | |
大气压力 | 80kPa-110kPa(相对于海拔≤2km) | |
电性能参数 | 额定工作电压 | AC380V/660V,50Hz |
额定工作电流 | 1A、5A、25A、63A,为内置互感器,63A以上须配CT,建议采用二次电流为1A的电流互感器 | |
辅助工作电源 | AC85V-265V,50Hz或DC85V-330V | |
过载能力 | 电流2Ie连续(12倍过载测量精度);电压1.2倍额定电压连续工作,1.4倍额定电压允许10s | |
功率消耗 | 电流回路:≤1VA(5A);电压回路:≤0.5VA(额定电压);电源回路:≤10VA | |
输出接点容量 | AC250V,5A | |
测量精度 | 电流 | ±0.5%(≤120%Ie),±1.0%(120%Ie-1200%Ie) |
电压 | ±0.5% | |
频率 | ±0.1% | |
有/无功 功率因数 | ± 1% | |
电气绝缘 | 绝缘电阻 | 100MΩ/500V。用开路电压为500V的测试仪测试装置的绝缘电阻不小于100MΩ |
介质强度 | 2kv(强电回路)或交流500v(弱电回路),历时1min的介质强度试验,无击穿和闪络现象 | |
电磁兼容性能 | 静电放电 | 接触放电8kv; GB/T 14598.14(idt IEC60255-22-2)规定的Ⅲ级 |
辐射电磁场 | 10V/m; GB/T 14598.10(idt IEC60255-22-4)规定的Ⅲ级 | |
快速瞬变干扰 | 弱电端口2kv,其它端口4kv。GB/T 14598.10(idt IEC60255-22-4)规定的Ⅳ级 | |
浪涌 | 强电回路4kv,弱电回路1kv | |
保护功能 | 启动超时保护、短路保护、缺相保护、电流不平衡保护、反时限过载保护、定时限过载保护、欠载保护 | |
堵转保护、接地保护、漏电保护、接触器分断能力保护、过欠压保护、外部故障保护、抗晃电及自启动 |
