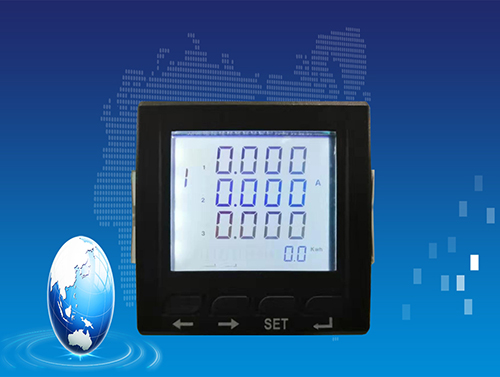

BEM系列低压多功能谐波表能够高精度测量三相电网系统中所有常用的电量参数：三相电压、三相电流、有功功率、无功功率、功率因数、电网频率、有功电能、无功电能，并带有通讯接口和电能脉冲输出功能。采MODBUS-RTU通讯协议，实现LED现场显示和远程RS-485数字通讯。具有安装方便、接线简单、维护便利、工程量小、现场可编程设置输入参数等特点，并且能够完成与业界不同PLC，工控计算机的组网通信。
※技术参数
参数 | 精度 | 分辨率 | 范围 | 参数 | 精度 | 分辨率 | 范围 |
电压 | 0.5% | 0.1V | 20V～500kV | 频率 | 0.2% | 0.01Hz | 45.00～65.00Hz |
电流 | 0.5% | 0.001A | 0～9999A | 有功需量 | 0.5% | 1W | 0～9999kW |
有功功率 | 1.0% | 1W | -9999～9999MW | 无功需量 | 0.5% | 1Var | 0～9999kVar |
无功功率 | 1.0% | 1Var | -9999～9999MVar | 视在需量 | 0.5% | 1VA | 0～9999kVA |
视在功率 | 1.0% | 1VA | 0～9999MVA | 电流总谐波含量 | 1.0% | 0.01% | 0～100% |
有功电度 | 1.0% | 0.1kWh | 0～99999999.9kWh | 电压总谐波含量 | 1.0% | 0.01% | 0～100% |
无功电度 | 1.0% | 0.1kVarh | 0～99999999kVarh | 谐波 | 1.0% | 0.01% | 0～100% |
功率因数 | 1.0% | 0.001 | -1.0～0～1.0 | 仪表运行时间 | 0.01h | 0～9999999.99h | |
不平衡度 | 1.0% | 0.1% | 0～100% | 漂移系数 | ＜100PPM/℃(0～50℃) |
※ 产品选型
名称 | 型号 | 尺寸mm | 主要功能 |
单相数显表 | BEME101 | 48*96 72*72 80*80 96*96 | 单相电压电流4～20mA/0～10VDC |
三相数显表 | BEME103 | 72*72 80*80 96*96 120*120 | 电流表：测量三相电流，电流变比可设，可选配开关量输入、继电器输出、4～20mA输出和RS485接口 |
电压表：测量三相电压、相电压、线电压，可选配开关量输入、继电器输出、4～20mA输出和RS485接口 | |||
三相数显多功能表 | BEME100 | 72*72 80*80 96*96 120*120 | 测量三相电流、三相相电压、三相线电压、四象限电度、电度需量，可选配开关量输入、继电器输出、4～20mA输出和RS485接口 |
三相液晶多功能表 | BEMC100 | 72*72 80*80 96*96 120*120 | 三相电流、三相相电压、三相线电压、分相功率和总功率、分型功率因数和总功率因数、电度、电度需量，实时监视电力品质，标配RS485接口，可选配开关量输入、继电器输出、4～20mA输出和脉冲电度输出 |
三相多功能谐波表 | BEMC100 | 72*72 80*80 96*96 120*120 | 测量实时电流、电压、、分相功率和总功率、分型功率因数和总功率因数、四象限电度、电度需量、电流需量、电能累计、设备运行时间，实时监视电力品质标配RS485接口 |
